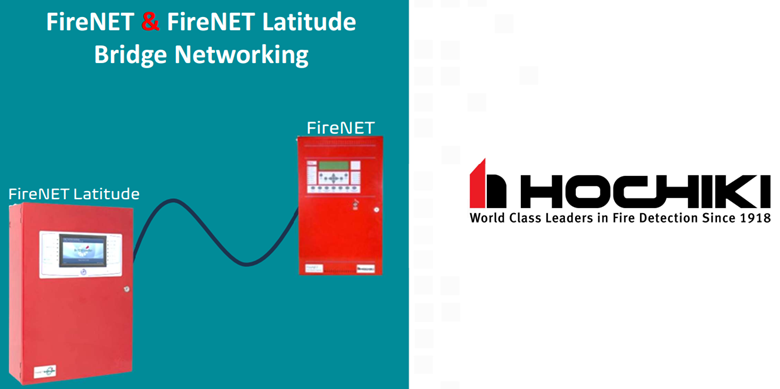

GIẢI PHÁP KẾT NỐI CHO HỆ THỐNG TỦ FIRENET CŨ CẦN THAY THẾ TỦ BÁO CHÁY LATITUDE MỚI

Hiện nay có rất nhiều hệ thống báo cháy Việt nam vẫn đang sử dụng các tủ báo cháy cũ như FireNet FNP 1127, FN 2127, FN 4127, FN 8127.

Trong các hệ thống trước đây đã vận hành với mạng lưới sử dụng nhiều tủ báo cháy FireNet đời cũ. Vì một sự cố bất thường nào đó tủ báo cháy cần thay thế ( tủ bị hỏng, không tương thích với sản phẩm mới) trong khi đó dòng tủ FireNet đã ngừng sản xuất và các sản phẩm mới thay thế tốt hơn.

Để khác phục giải pháp tạm thời đưa ra là thay thế một tủ báo cháy latitude mới vào hệ thống mạng các tủ FireNet cũ. Hãy cùng tìm hiểu về vấn đề này?

1.Mạng cầu nối (Bridge network):

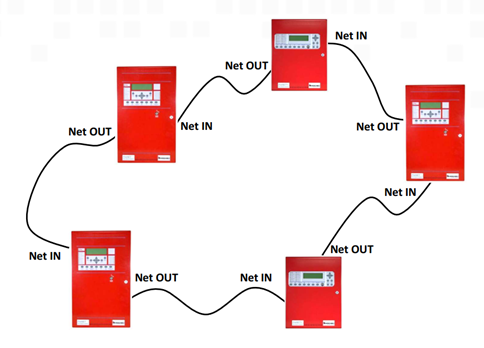

   Một mạng (network) tủ hệ thống FireNET hoặc FireNET Plus  trong một mạng hiện có.

   Một tủ hiện hữu có thể bị hư hỏng do nhiều nguyên nhân khác nhau. Vì dòng FireNET loại 2–4 loop hiện nay đã ngừng sản xuất nên khi thay thế sẽ dùng phương án sử dụng 2 tủ FireNET Plus. Trong trường hợp đó, việc sử dụng một tủ Latitude fire alarm control unit để thay thế có thể sẽ là một giải pháp hấp dẫn hơn về chi phí so với việc thay thế toàn bộ hệ thống các tủ báo cháy.

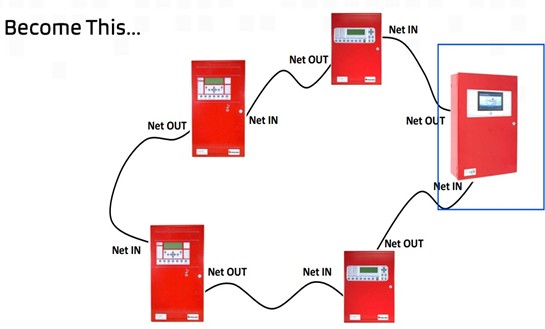

Mạng các tủ báo cháy hỗn hợp bao gồm FireNet, FireNet Plus, Latitude là một ví dụ về một mạng cầu nối.

2. Những vấn đề khi chuyển đổi một mạng Bridge network các tủ báo cháy:

   Yêu cầu hệ thống khi chuyển đổi:

   Bạn nên chuẩn bị sẵn tài liệu hướng dẫn cài đặt và đọc kỹ trước khi bắt đầu công việc

   Phiên bản firmware yêu cầu của các tủ phải là:

-        Tủ báo cháy Latitude: UL1204-03.000 hoặc cao hơn

-        Tủ báo cháy FireNET Plus: 07.01057 hoặc cao hơn

-        Tủ báo cháy FireNET: 4.116

Giảm chức năng khi sử dụng mạng Bridge

Các chức năng của toàn bộ hệ thống mạng và các tủ không thể vượt quá khả năng của FireNET.

Vì vậy, các giới hạn sau sẽ được áp dụng cho bất kỳ tủ Latitude fire alarm control unit nào được kết nối với một hoặc nhiều tủ FireNET trong mạng Bridge:

-        Số node (Tủ nối mạng) tối đa trên mạng là 64.

-        Số zone (phần mền) tối đa là 500.

-        Số loop tối đa trên tủ Latitude là 4.

-        Số lượng Cause & Effect tối đa là 500.

-        Số lượng Location Text tối đa là 40.

-        Không được sử dụng nút Programmable Function trên FireNET Plus hoặc FireNET.

-        Nếu trước đây các ngõ vào/ra lập trình (Programmable Inputs/Outputs) đã được sử dụng trên FireNET, chúng có thể được hỗ trợ bằng module I/O với Latitude. Các ngõ ra của

         module I/O sẽ không được giám sát.

-        Các hiển thị phụ nối tiếp sẽ không hoạt động với tủ Latitude. Nếu cần hiển thị phụ cho tủ Latitude thì phải sử dụng hiển thị phụ cho dòng latitude hoặc hiển thị phụ có Network. Lưu ý

         rằng hiển thị phụ là thiết bị 6 dây. Các hiển thị phụ nối tiếp hiện có đang kết nối với tủ được thay thế có thể được chuyển sang một tủ FireNET khác trong mạng nếu vẫn cần sử dụng.

-        FireNET không hỗ trợ độ trễ Cause & Effect.

-        Tốc độ mạng của FireNET là 19,200 bps. Tủ Latitude cần được cấu hình xuống tốc độ baud thấp này.

Vì vậy khi thay thế một tủ báo cháy FireNet cũ bằng một tủ báo cháy Latitude mới bạn cần chuẩn bị sẵn cấu hình của hệ thống cũ, việc đặt mua sản phẩm mới Latitude tối đa là 4 loop. Tủ báo cháy FN8127 được tính như là 2 tủ báo cháy FN4127. Việc nâng cấp firmware là bắt buộc và thực hiện trước khi chuyển đổi tủ báo cháy.

3. Kết luận:

- Hãy nhớ rằng tính năng mạng Bridge sẽ giới hạn khả năng hoạt động của tủ Latitude fire alarm control unit. Tính năng này không được thiết kế để sử dụng như một giải pháp mạng vĩnh viễn. Vì thế về lâu dài bạn nên có kế hoạch thay thế dần các tủ báo cháy cũ bằng sản phẩm mới để hoạt động được đảm bảo.

- Một số thiết bị SLC đời cũ có thể không hoàn toàn tương thích hoặc hoạt động không đúng trên Latitude. Nếu bạn gặp sự cố với các thiết bị SLC hiện có sau khi thay FireNET bằng Latitude (ví dụ lỗi “Bad Data” hoặc “Wrong Device Type”), hãy liên hệ văn phòng Bình an để được hỗ trợ.
