Lắp Đặt Thiết Bị Truyền Tin Báo Cháy Kết Nối Trực Tiếp Với Hệ Thống PCCC

Lắp Đặt Thiết Bị Truyền Tin Báo Cháy Kết Nối Trực Tiếp Với Hệ Thống PCCC

     Trong những năm gần đây, yêu cầu về an toàn phòng cháy chữa cháy ngày càng được siết chặt đối với nhà xưởng, tòa nhà cao tầng, trung tâm thương mại, kho logistics và các công trình công nghiệp. Một trong những giải pháp đang được triển khai rộng rãi hiện nay là lắp đặt thiết bị truyền tin báo cháy kết nối trực tiếp với hệ thống phòng cháy chữa cháy nhằm đảm bảo tín hiệu cháy được truyền ngay lập tức đến trung tâm giám sát hoặc lực lượng cứu hỏa. Đây được xem là bước tiến quan trọng trong quá trình chuyển đổi từ mô hình báo cháy cục bộ sang mô hình giám sát PCCC thông minh, tự động và liên tục 24/7.

     Cục Cảnh sát phòng cháy, chữa cháy và cứu nạn, cứu hộ (PCCC và CNCH), Bộ Công an cho biết, trong nhiều vụ cháy gần đây, thiệt hại về người và tài sản chủ yếu bắt nguồn từ việc báo cháy chậm, đặc biệt khi 60–70% số vụ cháy xảy ra vào ban đêm. Khi lực lượng PCCC và CNCH tiếp cận hiện trường thì đám cháy thường đã lan rộng, giảm đáng kể hiệu quả CNCH.

     Từ thực tiễn này, Nhà nước đã ban hành Luật 55/2024/QH15 về việc bắt buộc lắp đặt thiết bị truyền tin báo cháy và nghị định 105/2025/NĐ-CP quy định rõ ràng tất cả các cơ sở thuộc diện quản lý về PCCC phải lắp đặt thiết bị truyền báo cháy, hiệu lực từ ngày 1/7/2025.

     Thiết bị truyền tin báo cháy được kết nối trực tiếp với hệ thống PCCC của cơ sở. Ngay khi có sự cố cháy, nổ ở cơ sở thì thiết bị truyền tin báo cháy sẽ cảnh báo trực tiếp đến chủ cơ sở và đồng thời truyền tin hiệu đến đến Trung tâm Thông tin chỉ huy PCCC và CNCH.

1.Thiết bị truyền tin báo cháy là gì?

Thiết bị truyền tin báo cháy là bộ trung gian có chức năng tiếp nhận tín hiệu từ tủ trung tâm báo cháy, sau đó tự động truyền dữ liệu cảnh báo đến trung tâm chỉ huy chữa cháy, đơn vị quản lý tòa nhà hoặc người phụ trách kỹ thuật thông qua các phương thức truyền thông như:

- Mạng LAN/Internet

- Sóng GSM/4G/5G

- Đường truyền TCP/IP

- Giao thức Modbus hoặc RS485

- Cuộc gọi điện thoại tự động

- Tin nhắn SMS

- Ứng dụng giám sát từ xa

Khi hệ thống phát hiện cháy, tín hiệu sẽ không chỉ kích hoạt còi, đèn tại công trình mà còn được gửi tức thời đến đơn vị quản lý và cơ quan chức năng. Điều này giúp rút ngắn đáng kể thời gian phản ứng khi có sự cố xảy ra.

2. Nguyên lý truyền tín hiệu cháy theo thời gian thực.

Ngay khi đầu báo khói, đầu báo nhiệt hoặc nút nhấn khẩn kích hoạt, tín hiệu báo cháy gửi về tủ trung tâm báo cháy. Tại đây thông qua lập trình tủ sẽ xuất tín hiệu dưới dạng Tiếp điểm (NO/NC) trên tủ báo cháy hoặc các module chức năng. Tại đây tín hiệu phản hổi được nối vào bộ truyền tin báo cháy, Bộ này nhận tín hiệu sẽ phát ra âm thanh cản báo (còi) tại thiết bị và thực hiện truyền tin.

Tùy thuộc vào thiết bị truyền tin. Thông tin có thể được phản hồi về app điện thoại (người vận hành giám sát) sau đó người vận hành xác thực là có phải cháy thật hay không (Cháy ảo) trước khi đồng ý cho phép gửi yêu cầu tới cơ quan cứu hộ cứu nạn đăng kí (theo thuê bao), tín hiệu cầu cứu sẽ được gửi lập tức đến trung tâm giám sát. Điều này giúp lực lượng cứu hỏa hoặc đội PCCC cơ sở có thể phản ứng nhanh chóng trong “thời gian vàng”.

Các phương thức kết nối phổ biến

Kết nối qua tiếp điểm relay

Đây là phương pháp đơn giản và phổ biến nhất. Tủ báo cháy sẽ xuất tín hiệu NO/NC về thiết bị truyền tin thông qua module relay. Khi có báo cháy, relay thay đổi trạng thái và kích hoạt quá trình truyền tín hiệu.

Ưu điểm:

• Dễ thi công
• Chi phí thấp
• Tương thích với nhiều hãng tủ báo cháy

Một số thiết bị trên thị trường:

Kết nối giao thức RS485 hoặc Modbus, TCP/IP

Phương pháp này cho phép đọc dữ liệu chi tiết từ tủ trung tâm như:

• Địa chỉ đầu báo
• Nội dung cảnh báo
• Trạng thái loop
• Lỗi hệ thống

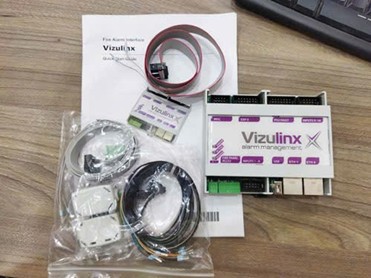

Thiết bị cho giải pháp kết nối BMS Hochiki (Vizulix)

Đây là giải pháp phù hợp với hệ thống báo cháy địa chỉ quy mô lớn.

Thiết bị truyền tin sử dụng mạng LAN hoặc Internet để gửi dữ liệu về server giám sát. Phương thức này có tốc độ nhanh, ổn định và hỗ trợ quản lý từ xa hiệu quả.

3. Phương pháp lắp đặt

Vị trí lắp đặt

Thiết bị truyền tin thường được lắp gần tủ trung tâm báo cháy nhằm:

-        Giảm suy hao tín hiệu

-        Dễ đấu nối

-        Thuận tiện bảo trì

Khu vực lắp đặt cần: Khô ráo, thông thoáng, tránh nhiệt độ cao, hạn chế nhiễu điện từ

Nguồn điện dự phòng

Thiết bị cần được cấp nguồn ổn định 24VDC hoặc nguồn theo tiêu chuẩn nhà sản xuất. Ngoài ra phải có acquy dự phòng để đảm bảo hoạt động khi mất điện.

Đường truyền ổn định

Nếu sử dụng mạng Internet hoặc 4G, cần kiểm tra:

-        Cường độ tín hiệu

-        Tốc độ truyền dữ liệu

-        Độ ổn định của mạng

Nhiều hệ thống hiện nay sử dụng đồng thời LAN và SIM 4G để dự phòng kép.

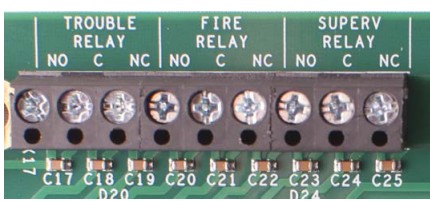

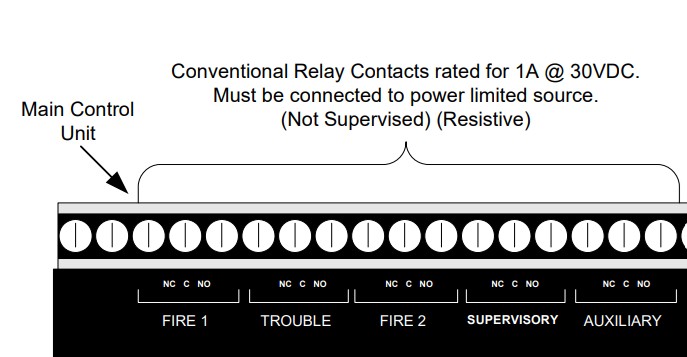

Các chân và cổng đấu nối trên tủ báo cháy Hochiki

Tủ HCV 2/4/8 :

Tủ Firenet FN1127/2127/4127:

Tủ FireNet Latitude :

Ngoài ra các chân NO/COM trên module DCP-R2ML....

Xu hướng kết nối PCCC thông minh

Hiện nay, nhiều hệ thống truyền tin đã tích hợp công nghệ IoT và điện toán đám mây. Người quản lý có thể theo dõi trạng thái hệ thống qua điện thoại hoặc máy tính ở bất kỳ đâu.

Một số tính năng hiện đại gồm:

-        Giám sát online 24/7

-        Bản đồ vị trí cháy

-        Nhật ký sự kiện

-        Cảnh báo lỗi thiết bị

-        Thống kê hoạt động hệ thống

-        Kết nối trực tiếp trung tâm chỉ huy chữa cháy.

Xu hướng này đang góp phần nâng cao hiệu quả quản lý an toàn cháy nổ trong thời đại số hóa.

4. Kết luận

Lắp đặt thiết bị truyền tin báo cháy kết nối trực tiếp với hệ thống PCCC không chỉ là giải pháp công nghệ mà còn là yêu cầu quan trọng nhằm nâng cao khả năng phát hiện và xử lý cháy nổ kịp thời. Việc truyền tín hiệu tự động đến trung tâm giám sát giúp giảm thời gian phản ứng, hạn chế thiệt hại và tăng cường hiệu quả vận hành hệ thống phòng cháy chữa cháy.

Trong bối cảnh các công trình ngày càng hiện đại và yêu cầu an toàn ngày càng cao, hệ thống truyền tin báo cháy sẽ trở thành một phần không thể thiếu trong hạ tầng PCCC thông minh của tương lai.

Để được hỗ trợ về bán hàng cũng như kỹ thuật báo cháy Hochiki xin vui long liên hệ số điện thoại hoặc truy cập vào website www.binhan.vn
