TÌM HIỂU VỀ NÚT ẤN, CHUÔNG, ĐÈN BÁO CHÁY CHỐNG NỔ HOCHIKI

THIẾT BỊ BÁO CHÁY LẮP ĐẶT TRONG MÔI TRƯỜNG NGUY HIỂM – HOCHIKI

NÚT ẤN - CHUÔNG - ĐÈN

Tiếp tục bài viết nói về các thiết bị lắp đặt trong môi trường nguy hiểm dễ cháy nổ, ngoài các thiết bị chính như đầu khói, nhiệt bài viết này sẽ nói về các thành phần khác của hệ báo cháy như nút ấn khẩn cấp, chuông, đèn lắp đặt đặt trong môi trường nguy hiểm (nguy cơ cháy nổ cao).

Nút ấn chống nổ Hochiki là loại nút ấn cho phép lắp đặt ở môi trường nguy hiểm dễ cháy nổ như nhà máy lọc dầu, kho chứa xăng dầu, khí hóa lỏng (LPG), nhà máy hóa chất, xưởng sơn, kho chứa dung môi, nhà máy sản xuất dược phẩm, hầm mỏ, nhà máy xử lý gỗ/bột giấy (nơi có mật độ bụi mịn cao), các trạm sạc, khu vực lưu trữ pin/năng lượng.

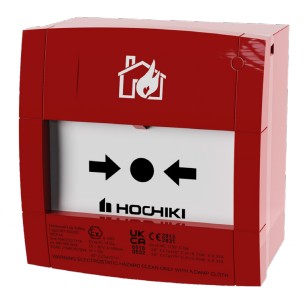

NÚT ẤN KHẨN LẮP ĐẶT MÔI TRƯỜNG NGUY HIỂM ( CHỐNG NỔ)  CCP-E-IS

      Nút ấn CCP-E-IS là loại nút ấn lắp đặt cho môi trường nguy hiểm của Hochiki, nút ấn đạt các chứng nhận tiêu chuẩn như:

EN54 (Part 12), ATEX Classification to II 1G Eex ia IIC T4

Nút ấn CCP-E-IS là loại nút ấn thương phòng nổ theo kiểu Intrinsically Safe (IS). Chứng nhận kỹ thuật công bố là ATEX Classification to II 1G Eex ia IIC T4

     Giải thích cho tiêu chuẩn:

- Nhóm thiết bị II: Thiết bị dùng cho mọi ngành công nghiệp trừ hầm mỏ. Nhóm I dành cho hầm mỏ có khí methane, còn Nhóm II áp dụng cho hóa chất, dầu khí, LNG, LPG, sơn, dược phẩm, v.v.

- Cấp bảo vệ (Category): 1G (1-Gas) Cấp bảo vệ cao nhất đối với môi trường có khí cháy. Thiết bị được phép lắp trong Zone 0, Zone 1 và Zone 2.

- Kí hiệu theo tiêu chuẩn chống nổ châu Âu (cũ) Eex: là cách ký hiệu theo các phiên bản cũ của tiêu chuẩn EN 50014. Trong tiêu chuẩn hiện hành (EN/IEC 60079), ký hiệu này thường được viết gọn thành Ex. Ý nghĩa kỹ thuật không thay đổi.

- Cấp phương pháp bảo vê ia: Phương pháp bảo vệ an toàn tia lửa (Intrinsic Safety). Thiết bị được giới hạn điện áp, dòng điện và năng lượng để không thể tạo tia lửa hoặc nhiệt độ đủ gây cháy, ngay cả khi xảy ra hai lỗi độc lập. Đây là cấp IS cao nhất nên được phép dùng trong Zone 0.

- Nhóm khi IIC: Nhóm khí nguy hiểm nhất, bao gồm Hydrogen và Acetylene. Nếu thiết bị đạt IIC thì cũng dùng được cho các nhóm IIB và IIA.

- Cấp nhiệt độ T4: Nhiệt độ bề mặt tối đa của thiết bị không vượt quá 135°C trong điều kiện làm việc bình thường và điều kiện lỗi được tiêu chuẩn quy định. Thiết bị chỉ được sử dụng trong môi trường có nhiệt độ tự bốc cháy của khí lớn hơn 135°C.

Nút ấn CCP-E-IS phù hợp lắp đặt cùng với các dòng sản phẩm cùng loại như đầu báo khói SOC-E-IS và đầu báo nhiệt DCD-1E-IS.

     Phương pháp lắp đặt:

- Nút ấn CCP-E-IS: do kiểu nút ấn Intrinsically Safe (IS) nên phải lắp đặt đáp ứng theo tiêu chuẩn ATEX, lắp đặt nút ấn cần có Barrier (Zener Barrier hoặc Galvanic Isolator). Hochiki có cung cấp các loại module Barrier mẫu MTL7787+,Z728,Z787,KFD0-CS-EX2.51P và lắp đặt ở các tủ có hỗ trợ chế độ IS.

- Việc lựa chọn barrier phải tuân theo tính toán về công suất các thiết bị sau nó để lựa chọn cho phù hợp. không được lựa chọn khi công suất barrier thấp hơn tải phía sau nó.

- Nếu sử dụng phương pháp Zener Barrier thì cẩn đảm bảo về nối đất, nếu dùng Galvanic Isolator thì không cần nối đất (phương pháp khá phổ biến).

- Không tự ý tháo mở thay thế các linh kiện bên trong vì sẽ không đảm bảo được tiêu chuẩn như ban đầu.

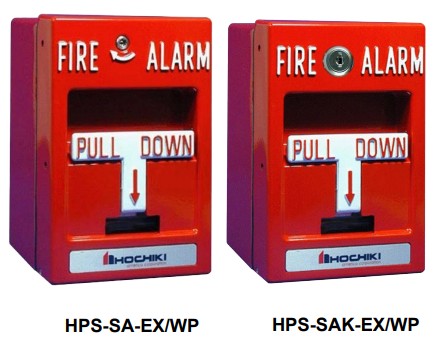

NÚT ẤN KHẨN LẮP ĐẶT MÔI TRƯỜNG NGUY HIỂM ( CHỐNG NỔ) HPS-SA-EX/WP (Explosion Proof/ Weather Proof Manual Pull Stations)

     Nút ấn chống nổ HPS-SA-EX/WP là loại nút ấn thường dùng trong môi trường dễ cháy nổ và là loại nút ấn kín lắp đặt môi trường ngoài trời (outdoor). Kiểu tác động tay gạt (PULL), gồm có loại SA sử dụng lục giác reset và loại SAK dùng khóa để reset.

     Đây là loại nút ấn có phương pháp bảo vệ là Explosion Proof (Flameproof) khác với CCP-E-IS. Phương pháp bảo vệ với thiết bị có vỏ kim loại chịu được áp suất nổ bên trong. Nếu tia lửa bên trong làm cháy hỗn hợp khí thì:

  - Vụ nổ được giữ bên trong vỏ,

  - Khí nóng thoát ra qua khe chống cháy (flame path) đã được thiết kế,

  - Nhiệt độ giảm xuống dưới mức gây cháy môi trường bên ngoài.

Nút ấn được làm có vỏ die-cast kim loại chịu lực, chống ăn mòn, chuẩn Explosion Proof / Weather Proof (chống nổ, chịu được thời tiết)

Nút ấn HPS-SA-EX/WP đạt tiêu chuẩn chứng nhận:

UL Class I Group B, C, D; Class II Group E, F, G; Class III; NEMA 4X

     Giải thích về tiêu chuẩn:

UL Class I Group B, C, D; Class II Group E, F, G; Class III; NEMA 4X là các cấp phân loại khu vực nguy hiểm (Hazardous Location) theo tiêu chuẩn UL/NFPA (chủ yếu dùng tại Bắc Mỹ), thường gặp trên thiết bị chống nổ (Explosion Proof / Hazardous Location) như đầu báo cháy, hộp nối, cảm biến gas…

UL Hazardous Location Classification

Hệ thống UL chia khu vực nguy hiểm thành Class + Group dựa trên loại vật liệu gây cháy

- Class I: Khu vực có khí hoặc hơi dễ cháy (Flammable gases/vapors)

Ví dụ: Xăng dầu, khí gas, hơi dung môi Hydro Methane

Class I chia thành các Group:

+ Class I Group B: Mức nguy hiểm rất cao

Chất điển hình: Hydrogen (H₂), khí có chứa hydrogen

Đặc điểm: Phân tử rất nhỏ, dễ xuyên qua khe hở, năng lượng đánh lửa rất thấp.

+ Class I Group C: Khí dễ cháy mức trung bình:

Ví dụ: Ethylene, cyclopropane

+ Class I Group D: Đây là nhóm phổ biến nhất.

Khí/hơi: Propane, Gas tự nhiên, Butane, Xăng, Acetone

- Class II – Khu vực có bụi dễ cháy (Combustible dust)

Ví dụ: Bột gỗ, bột nhựa, bột kim loại, than, ngũ cốc

Class II chia thành group:

+ Class II Group E: Bụi kim loại.

Ví dụ: Aluminum powder, Magnesium powder

Đây là nhóm nguy hiểm cao.

+ Class II Group F: Bụi than: Ví dụ: Coal dust, carbon black

+ Class II Group G: Bụi không dẫn điện:

Ví dụ: Bột mì, ngũ cốc, nhựa, bột giấy

Đây là nhóm rất thường gặp.

- Class III – Sợi hoặc mạt dễ cháy (Fibers and Flyings)

Ví dụ: Sợi bông, sợi dệt, mùn cưa

Đặc điểm: Không phải dạng bụi lơ lửng liên tục nhưng có thể bám lên thiết bị và cháy.

NEMA 4X: Cấp bảo vệ vỏ thiết bị theo tiêu chuẩn NEMA.

NEMA 4X yêu cầu đặc tính Chống thời tiết, kín bụi, kín nước, chống ăn mòn

Ứng dụng lắp cho: Ngoài trời, khu vực biển, nhà máy hóa chất, khu vực có hơi muối.

Phương pháp lắp đặt nút ấn HPS-SA-EX/WP : Nút ấn có kiểu chống nổ Explosion Proof nên phương pháp lắp đặt khác với nút ấn CCP-E-IS. Việc lắp đặt không cần có Barrier nhưng yêu cầu cáp, hộp nối, ống dây phải đảm bảo đều là là chống nổ.

HPS-SA-EX/WP phải lắp như một thiết bị Ex d (Explosion Proof): dùng ống thép ren NPT/cable gland chống nổ, hộp nối Ex, không được khoan sửa vỏ tạo thêm lỗ lắp. Các phụ kiện ren, đầu bịt, vít… theo bộ sản phẩm. Nút ấn này phù hợp kết hợp với đầu báo nhiệt chống nổ FFH-2E và các đầu báo lửa có chuẩn Ex d.

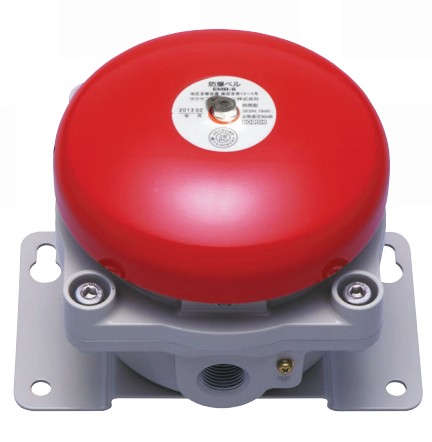

CHUÔNG BÁO CHÁY CHO MÔI TRƯỜNG NGUY HIỂM (CHỐNG NỔ) EMB-6

Chuông báo cháy chống nổ (Explosion Proof Fire Alarm Bell) EMB-6 là sản phẩm chuông báo cháy của hãng Hochiki lắp đặt trong môi trường nguy hiểm (cháy nổ). Sản phẩm đạt các tiêu chuẩn chứng nhận: Explosion Proof Type Exd II BT4 (d2G4)

     Giải thích tiêu chuẩn:

- Ex d: phương pháp chống nổ, Explosion Proof / Flameproof: Vỏ chống cháy nổ, nếu bên trong có tia lửa hoặc nổ thì vỏ giữ vụ nổ lại, không cho lửa thoát ra ngoài.

- II: Thiết bị dùng cho công nghiệp mặt đất (không phải mỏ than).

- IIB: Nhóm khí nguy hiểm mức B

- T4: Nhiệt độ bề mặt thiết bị không quá 135°C

- d2G4: Ký hiệu kiểu Nhật (cũ) tương đương: d = chống cháy nổ, 2 = cấp khe chống cháy, G4 = nhiệt độ nhóm 135–200°C

Chuông EMB-6 là thiết bị theo chuẩn Ex d nên phương pháp lắp đặt tương tự như sản phẩm đầu báo FFH-2E, HPS-SA-EX/WP. Lắp đặt cần đảm bảo dây cáp, ống dây, hộp nối cũng đảm bảo chống nổ theo Ex d. Không yêu cầu có Barrier.

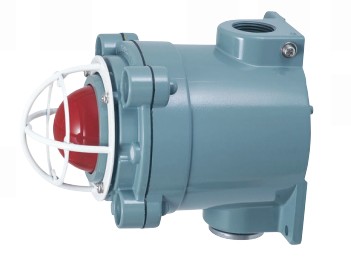

ĐÈN BÁO VỊ TRÍ CHO MÔI TRƯỜNG NGUY HIỂM (CHỐNG NỔ)  TPLD-R

     Đèn báo vị trí chống nổ TPLD-R là sản phẩm đèn báo vị trí lắp đặt cho môi trường nguy hiểm (cháy nổ cao) của hãng Hochiki. Đèn đạt các chứng nhận tiêu chuẩn:

     Explosion Proof Type d2G5, TIIS No. 68775

     Giải thích tiêu chuẩn:

Tương tự sản phẩm có phương pháp, kiểu chống nổ là Ex d Explosion Proof / Flameproof

Lưu ý là d2G5 thì nhiệt độ bề mặt tối đa không vượt quá 100°C.

Phương pháp lắp đặt tương tự các sản phẩm Ex d, không yêu cầu có barrier.

     Tổng kết:

Bài viết trên tiếp tục giới thiệu các dòng sản phẩm báo cháy lắp đặt cho môi trường nguy hiểm chống cháy nổ của Hochiki. Khi lựa chọn các thiết bị nên lưu ý về thông số kỹ thuật của các sản phẩm và yêu cầu kỹ thuật của từng dự án.

Hiện nay, Công ty Bình An cung cấp đầy đủ các giải pháp đáp ứng nhiều yêu cầu ứng dụng khi lắp đặt thiết bị báo cháy cho các loại môi trường nguy hiểm, đặc biệt khác nhau trong các dự án công nghiệp, dầu khí, hóa chất và năng lượng.

Trong bài viết trên, chúng tôi đã giới thiệu về một số sản phẩm nút ấn, chuông, đèn chống nổ của Hochiki. Ở những bài viết sau sẽ nói về các thiết bị như đầu báo lửa, chống nổ. Các bạn nhớ theo dõi để biết thêm thông tin.
