I. Giới thiệu về hệ thống âm thanh VoiceNET

Hệ thống sơ tán trên cao Hochiki VoiceNET hoạt động độc lập cùng với hệ thống báo cháy với tủ điều khiển (FACP) trong các công trình cho phép thông báo, cảnh báo để ứng phó một cách chủ động với các trường hợp khẩn cấp về an toàn tính mạng, hạn chế tối đa rủi ro mang lại.

Hệ thống Hochiki VoiceNET bao gồm tất cả những giải pháp, tính năng để cung cấp một cuộc sơ tán bằng giọng nói hiệu quả hệ thống. Hệ thống điện thoại báo cháy FirePhone cho phép thông báo, liên lạc một cách linh hoạt khi có sự cố hỏa họa xảy ra.

Hochiki VoiceNET được cấu hình để đáp ứng các nhu cầu của bất kỳ tòa nhà cao tầng nào cũng như đáp ứng được các yêu cầu về phòng cháy chữa cháy hiện hành.

II. Giới thiệu tính năng, tiêu chuẩn

Hệ thống âm thanh VoiceNET đạt tiêu chuẩn UL864 9th Edition Listed

- Có 6 kênh âm thanh phân phối

- Hệ thống âm thanh VoiceNET bao gồm:

+ Nhắn tin thủ công

+ Hệ thống FirePhone

+ Âm thanh báo động, cảnh báo sơ tán

+ 2 kênh tùy chỉnh (cảnh báo thời tiết, thiên tai…)

- Hệ thống có thể lắp đặt thêm bớt các chức năng mở rộng bằng việc đặt mua lắp đặt thêm các module.

- Giao tiếp với hệ thống FireNET thông qua giao thức RS232

- Cài đặt và vận hành dễ dàng

- Ghi âm giọng nói tự nhiên

- Bản tin giọng nói dung lượng tin nhắn lên đến 4 phút

- Trang bị hệ thống ắc quy dự phòng

- Khởi động lại tin nhắn 3 phút trên phím micrô

- Tối đa 256 bảng phân phối

III. Nguyên lý và các thành phần của một hệ thống FirePhone

1. Bố trí lắp đặt:

- Thường được yêu cầu cho các ứng dụng nhà cao tầng.

- Khi giắc cắm điện thoại được kích hoạt, nó sẽ được kết nối với tủ có điện thoại chính, được liên kết và thông báo về tủ trung tâm bằng một công tắc được đặt trên bảng điều khiển tủ chính.

- Thông thường, chỉ một điện thoại được chọn liên lạc trong một thời điểm.

- Thiết kế một zone cho mỗi tầng.

- Nhiều giắc cắm, tay thoại cho mỗi tầng tùy theo diện tích công trình

- Các vị trí thường lắp đặt tay thoại và giắc cắm: cầu thang bộ, sảnh thang máy hoặc bên trong

thang máy.

- Cầu thang đứng cũng có thể được nhóm thành một zone.

2. Các thành phần của một hệ thống FirePhone điển hình

Một hệ thống FirePhone cơ bản gồm tủ chính (MP), tủ chính kết nối với các tủ phân phối (DP), hệ thống dây dẫn nối từ tủ phân phối theo các zone (loop) đi tới các giắc căm thoại các kênh, các loa tới các vị trí.

2.1 Tủ chính FNV-MP bao gồm :

FNV-MMC -1 Micro Phone

FNV-SLC - các 16 Switch/LED Card

FNV-MFA - Tay thoại phone tủ chính

Các thành phần bo mạch cơ bản trong tủ chính:

FNV-MFP – Bo chính main

FNV-DCC – Bo điều khiển giao tiếp

FNV-ASC – Bo điều khiển âm thanh Audio.

FNV-SSC – Bo Switch Scan Card

FNV-PWR-220 – Bộ nguồn điện, 220V

FNV-II – Bo giao tiếp

Mỗi Swittch là một zone và tủ có thể mở rộng tới 128 swith trên mỗi panel MP (master panle).

Một số mã oder tủ MP:

FNVMP16P 16 Switch MP w/FP

FNVMP32P 32 Switch MP w/FP

FNVMP48P 48 Switch MP w/FP

FNVMP64P 64 Switch MP w/FP

FNVMP80P 80 Switch MP w/FP

FNVMP96P 96 Switch MP w/FP

FNVMP112P 112 Switch MP w/FP

FNVMP128P 128 Switch MP w/FP

Ảnh: Thành phần tủ chính FNV-MP (Master Panel)

2.2 Tủ phân phối DP (distributed panel) bao gồm:

-Bo MBR: Bo mạch chính tủ DP cung cấp 8 mạch speaker kiểu B hoặc 4 mạch kiểu A

- Bo DCC: Bo giao tiếp

- Bo EVX-xxE: Bo cho mạch amplifiers.

- FNV-FPI/FNV-FPO: Bo mạch mở rộng cho mạch FirePhone, mỗi bo cung cấp thêm 4 kênh tối đa lắp đặt 4 bo mở rộng trên mỗi bo MBR.

Một số mã tủ DP :

FNVDPS25 Single Channel 25 Watt

FNVDPS50 Single Channel 50 Watt

FNVDPS100 Single Channel 100 Watt

FNVDP100 * Single Channel 200 Watt

FNVDPS25P Single Channel 25W w/ FP

FNVDPS50P Single Channel 50W w/ FP

FNVDPS100P Single Channel 100W w/FP

FNVDP100P * Single Channel 200W w/FP

NVDP25 Dual Channel 25 Watt

FNVDP50 Dual Channel 50 Watt

FNVDP100 Dual Channel 100Watt

FNVDP25P Dual Channel 25W w/ FP

FNVDP50P Dual Channel 50W w/ FP

FNVDP100P Dual Channel 100W w/FP

Ảnh: Thành phần tủ phân phối DP (distributed panel)

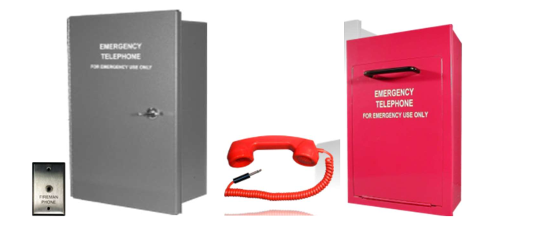

2.3 Các thiết bị kết nối

FNV-FJ – Giắc cắm thoại

FNV-FSR – Hộp đựng tay thoại màu đỏ

FNV-FSC – Hộp đựng tay thoại màu than

FNV-WSR – Tủ đựng điện thoại chữa cháy bao gồm cáp kết nối, tay thoai, giắc cắm.

FNV-FH – Tay thoại

FNV-TCR - Tủ đựng điện thoại màu đỏ (tối đa 6 tay thoại)

FNV-TCC - Tủ đựng điện thoại màu than (tối đa 6 tay thoại)

3. Sơ đồ nguyên lý lắp đặt điện thoại báo cháy FirePhone – Hochiki

Tủ chính kết nối với tủ phân phối theo kiểu mạch vòng (loop), có thể kết nối 1 vòng hoặc thêm một đường dự phòng.

Sơ đồ nguyên lý kết nối một tủ chính và hai tủ phân phối, mỗi tủ phân phối kết nối hệ thống loa và điện thoại báo cháy.

Lưu ý: Việc lập trình hệ thống phải tuân thủ theo yêu cầu đặt hàng ban đầu và không thể thay đổi, vì thế điều quan trọng là khách hàng cần chắc chắn cấu hình hệ thống trước khi đặt hàng.
